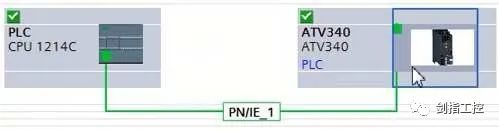

S7-1200 PLC 與 ATV340 Profinet 通訊設置

01  硬件及軟件版本

• 客 戶 端 ：S7-1200

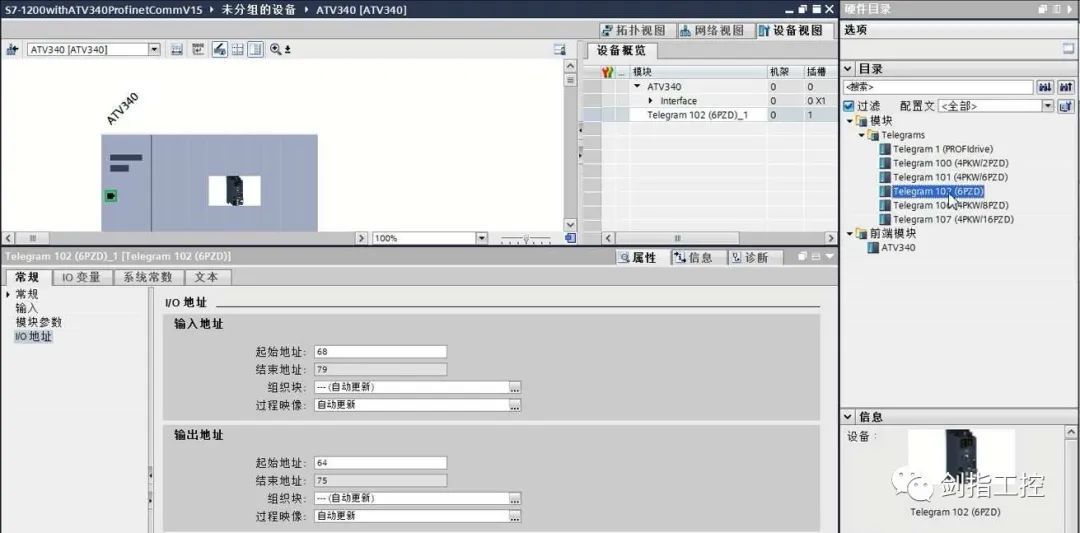

• 軟 件 ：TIA V15

• CPU：1214C

• Firmware：4.2

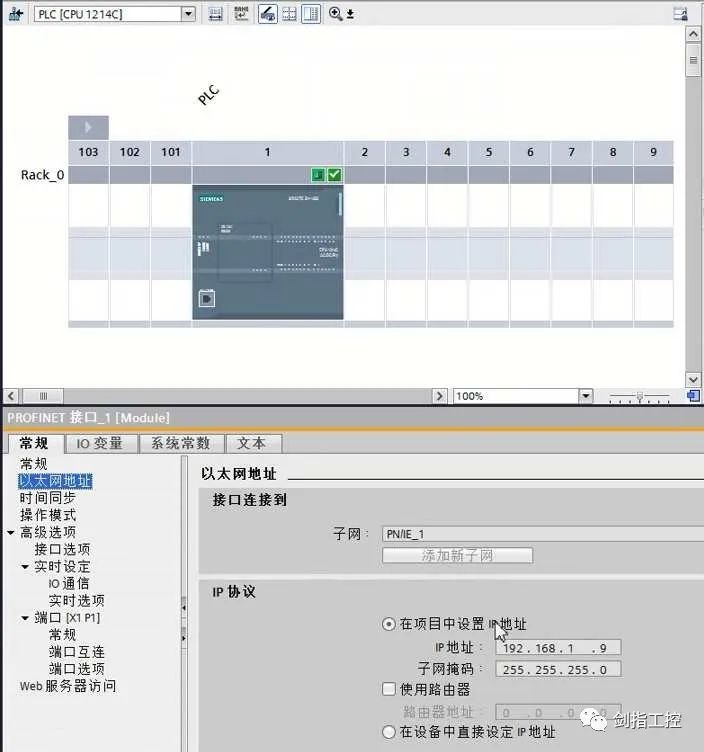

• IP 地 址 ：192.168.1.9
                  255.255.255.0
                  0.0.0.0

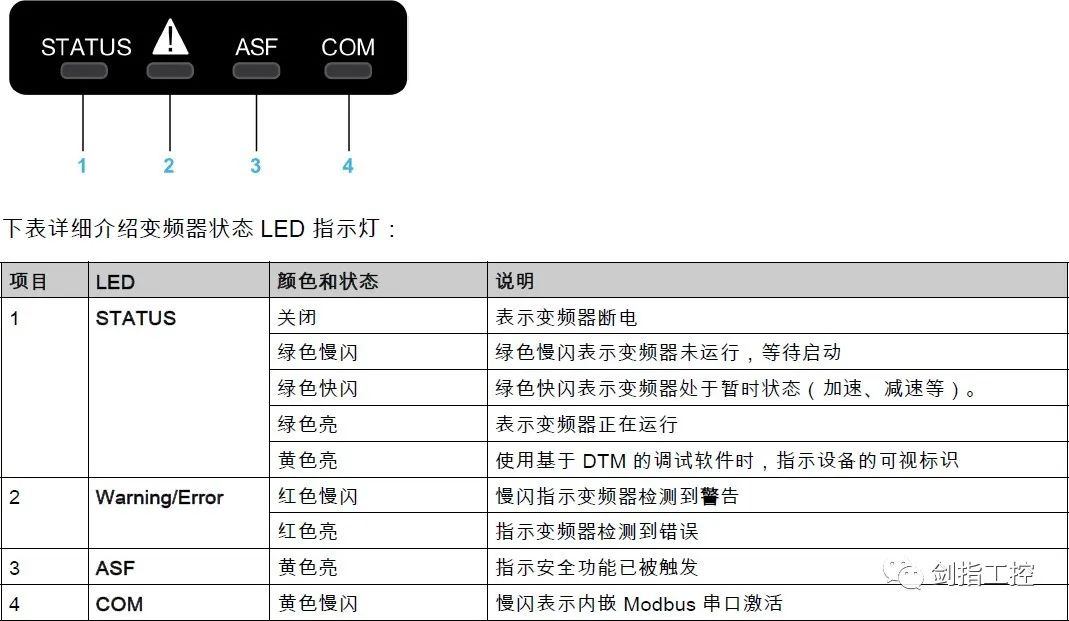

• 服務器：ATV340

• IP 地址：設置為 DCP，由 Profinet 網絡分配 IP 地址

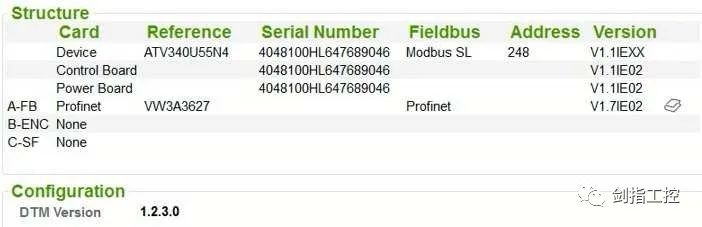

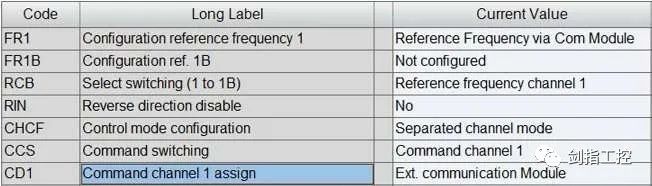

ATV340 版本信息

• 控製模式 CHCF：隔離模式

• 給定頻率 1 配置 FR1：通信模塊

• 命令通道 1 設置 CD1：通信模塊

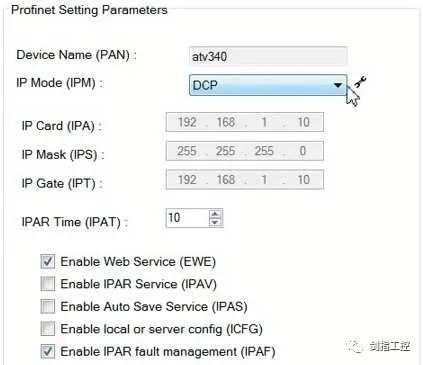

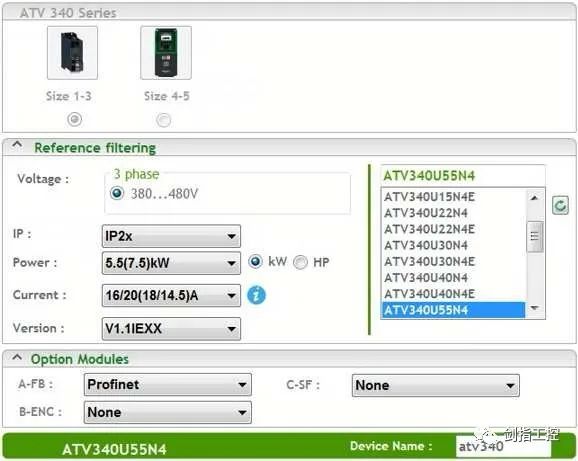

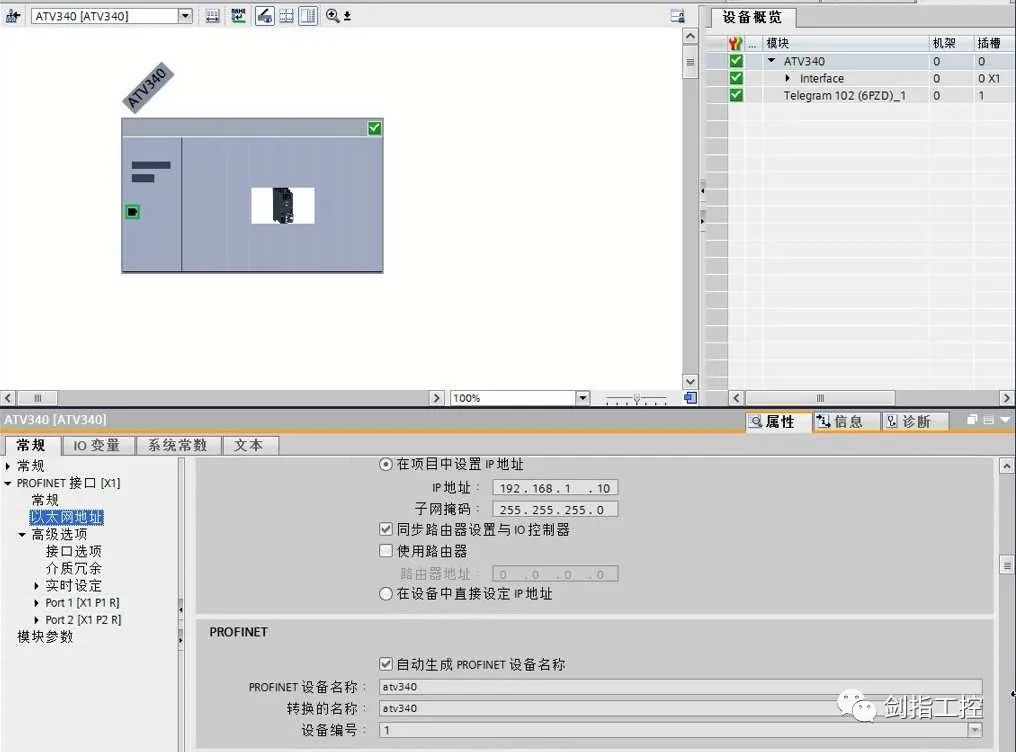

由 SoMove 或遠程操作麵板設置一個變頻器的節點名稱，本例中，為 atv340（此設備名稱與 TIA V15 中設置的必須完全一致）

• IP 地址：192.168.1.10

• 子網掩碼：255.255.255.0

• 網關：0.0.0.0

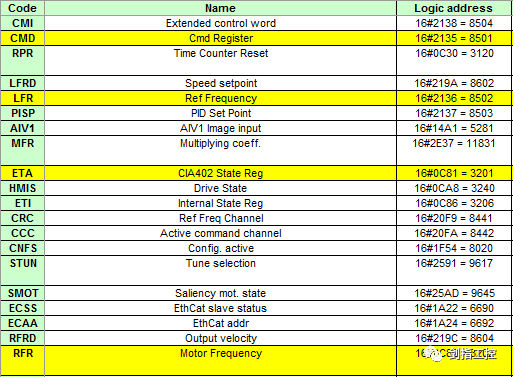

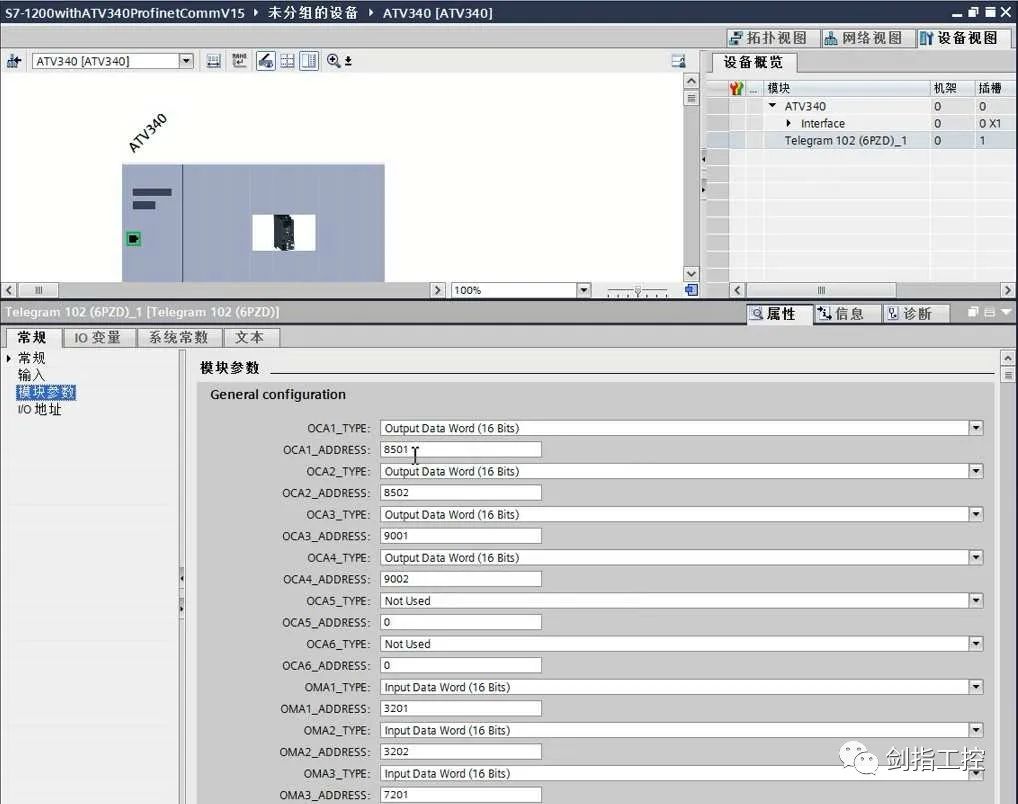

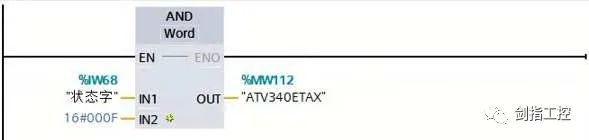

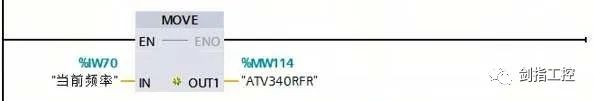

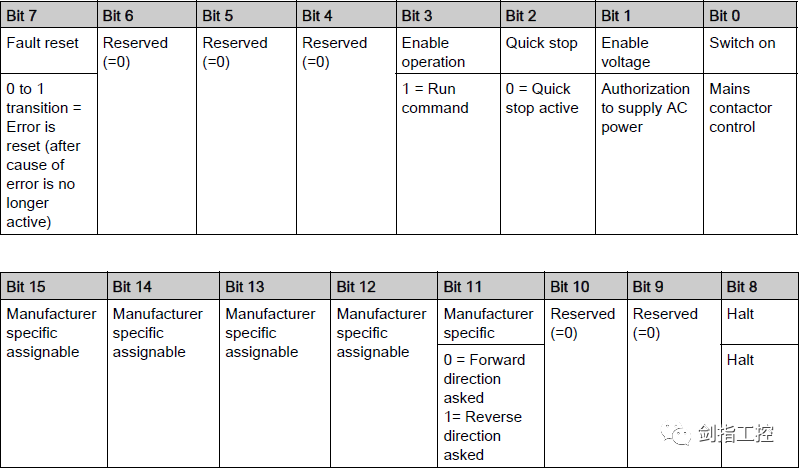

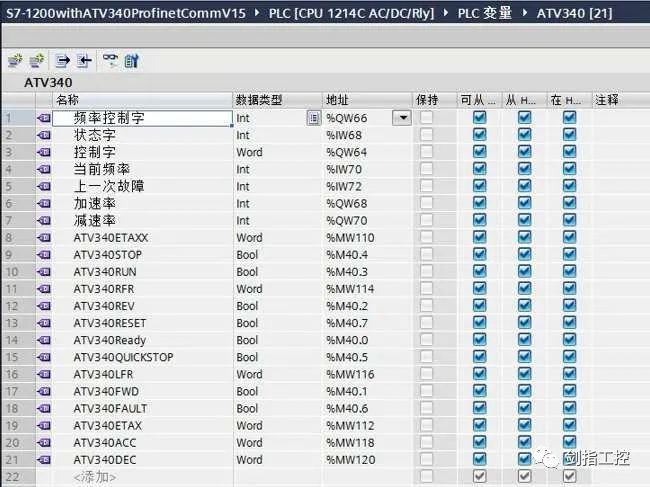

ATV340 變頻器采用 DriveCom 控製流程，通過 ETA 狀態字（通信地址為 3201）讀取 ATV340 的狀態，通過 RFR 輸出頻率字（通信地址為 3202）讀取 ATV340 的輸出頻率；通過 CMD 命令字（通信地址為 8501）控製 ATV340 的狀態轉換，通過 LFR 設定頻率字（通信地址為 8502）寫入 ATV340 的設定頻率

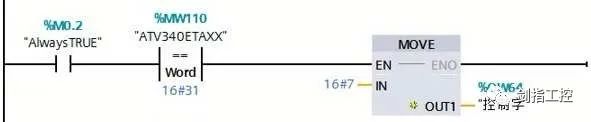

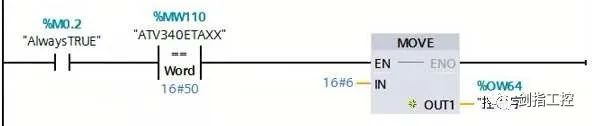

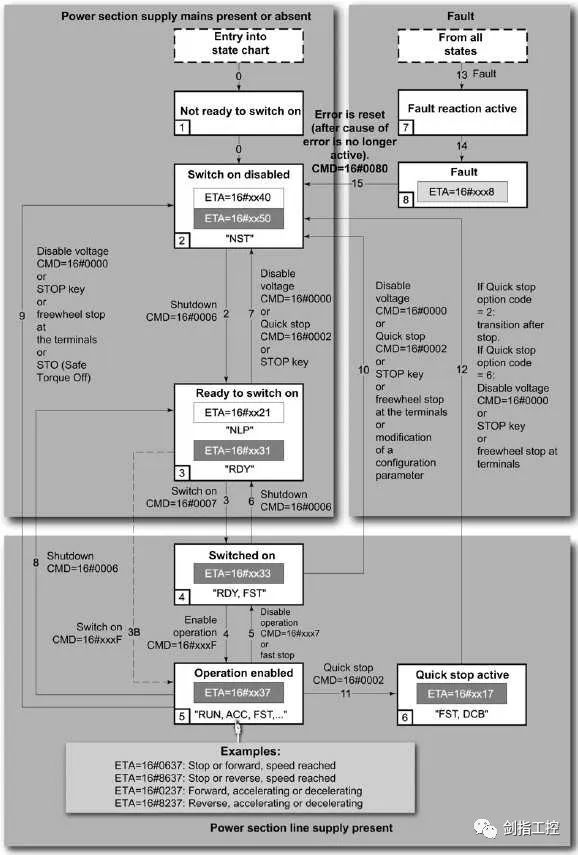

控製流程圖，如下：

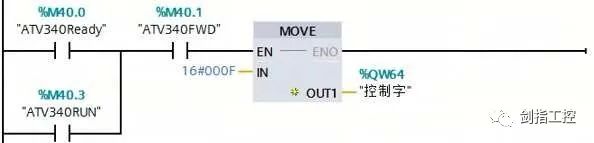

• 正轉：16#000F

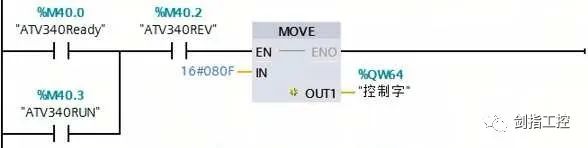

• 反轉：16#080F

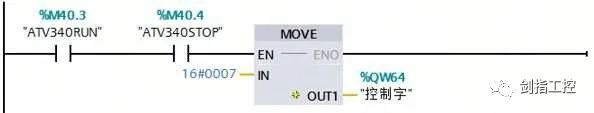

• 停止：16#0007

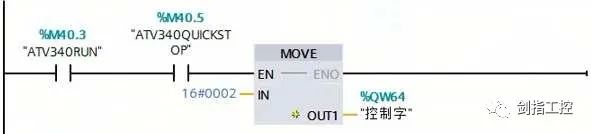

• 快速停止：16#0002

• 故障複位：16#0080

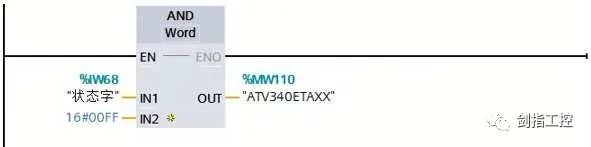

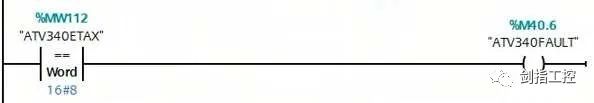

• 故障：16#xxx8

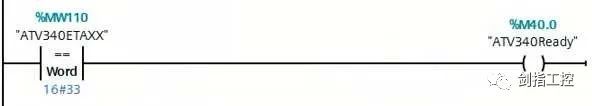

• 準備好：16#xx33

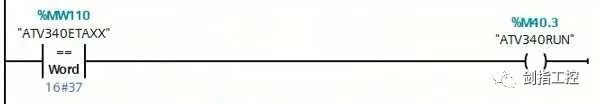

• 運行中：16#xx37

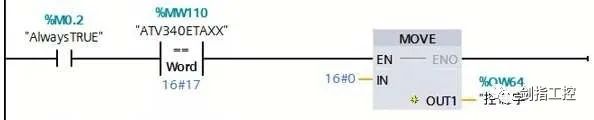

• 快速停止中：16#xx17
