配電房標準化怎麽做？

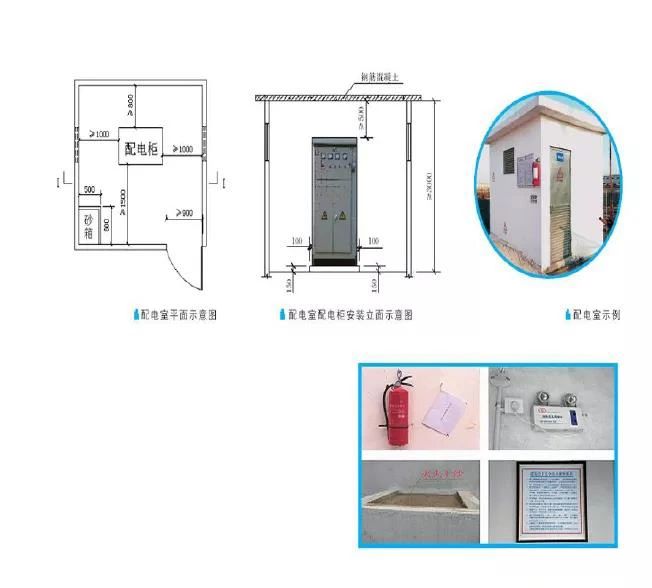

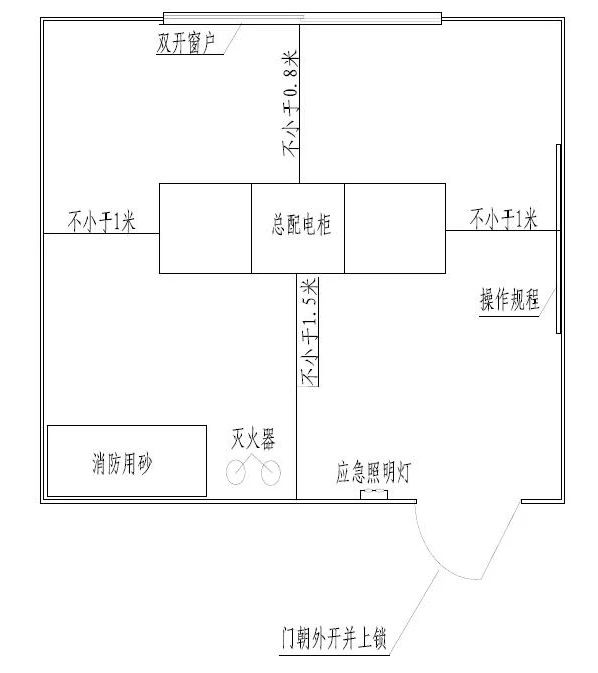

配電室平麵布置圖

配電室立麵圖

1、總配電室（房）應設在靠近電源的區域，配電櫃正麵的操作通道寬度，單列布置或雙列背對背布置不小於是1500mm，雙列麵對麵布置不小於2000mm；

2、配電櫃後麵的維護通道寬度，單列布置或雙列麵對麵布置不小於是800mm，雙列背對背布置不小於1500mm；個別地點有建築物結構凸出的地方，則此點通道寬度可減少200mm;

3、配電室（房）內設置值班或檢修室時，該室邊緣距配電櫃的水平距離大於1000mm，並采取屏障隔離；

4、配電室內的母線塗刷有色油漆，以標誌相序；以櫃正麵方向為基準。

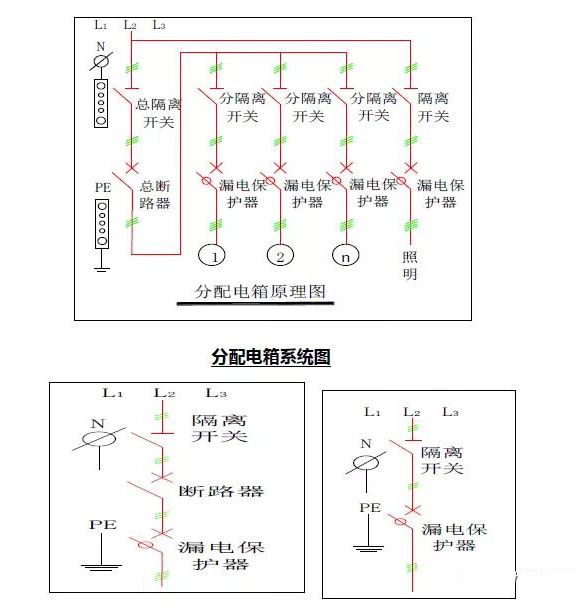

配電箱係統圖：

大中型設備開關箱係統圖/小型設備專用開關箱係統圖

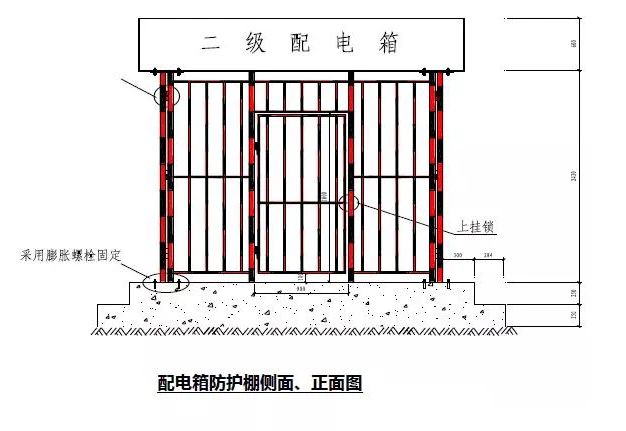

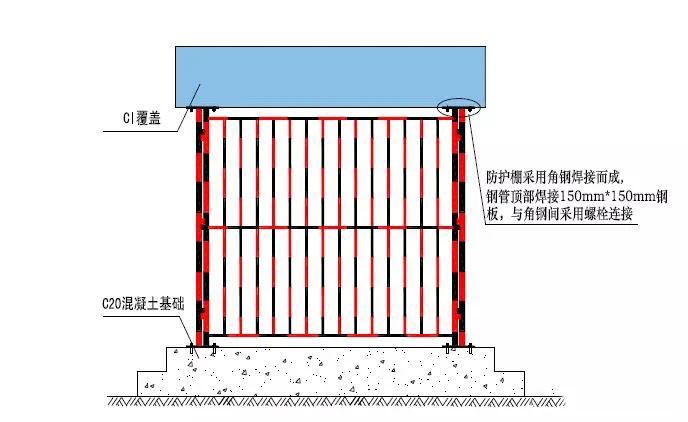

1、二級配電箱防護欄可製作成2400mm（高）×2000 mm（寬），四麵組裝的定型化、工具式防護欄杆，搭設雙層防護棚。

2、配電箱頂離防護棚頂的距離不少於500mm，兩側與防護欄杆的垂直距離要保證配電箱門能全部打開，且不少於500mm，配電箱前後開門方向與防護欄杆的垂直距離不少於1000mm（後方不開門時不少於500mm）。

3、如果配電箱不在塔吊或在建築物的墜落半徑範圍內，防護棚可不搭雙層防護，隻需用瓦楞鐵搭設防雨棚。

4、防護棚刷紅白漆相間@300mm。金屬防護欄杆防護棚應做接零保護。

5、固定式分配電箱防護棚內必須設置事故照明燈或臨時照明。

1、在總隔離開關前設局部照明專用回路，在箱體左下角設PE線，左上角設N線排。

2、分配電箱與開關箱的距離不得超過30m。開關箱與其控製的固定式用電設備的水平距離不宜超過3m。

3、動力配電箱與照明配電箱宜分別設置，當合並設置為同一配電箱時，動力和照明應分路配電；動力開關箱與照明開關箱必須分設。

4、配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料製作，鋼板厚度應為1.2～2.0mm，其中開關箱箱體鋼板厚度不得小於1.2mm，配電箱箱體鋼板厚度不得小於1.5mm，箱體表麵應做防腐處理。

5、配電箱、開關箱內的電器（含插座）應先安裝在金屬或非木質阻燃絕緣電器安裝板上，然後方可整體緊固在配電箱、開關箱箱體內。金屬電器安裝板與金屬箱體應做電氣連接。

6、配電箱、開關箱內的電器（含插座）應按其規定的位置緊固在電器安裝板上，不得歪斜和鬆動。

7、配電箱、開關箱內的連接線必須采用銅芯絕緣導線。導線絕緣的顏色標誌應按要求配置並排列整齊；導線分支接頭不得采用螺栓壓接，應采用焊接並做好絕緣包紮，不得有外露帶電部分。

8、配電箱和開關箱的金屬箱體、金屬電器安裝板以及電器正常不帶電的金屬底座、外殼等必須通過PE線端子板與PE線做電氣連接，金屬箱門與金屬箱體必須通過采用編織軟銅線做電氣連接。

9、 配電箱、開關箱的箱體尺寸應與箱內電器的數量和尺寸相適應，箱內電器安裝板麵電器安裝尺寸可按照下表確定。

4.1 管理要求

4.1.1建築施工現場臨時用電工程專用的電源中性點直接接地的220/380V 三相四線製低壓電力係統，必須采用三級配電、二級漏電保護和TN-S 接零保護係統。

4.1.2臨時用電施工組織設計及變更時必須履行“編製、審核、批準”程序，由電氣工程技術人員組織編製，經相關部門審核及具有法人資格企業的技術負責人批準後，方可實施。變更臨時用電施工組織設計時應補充有關圖紙資料。

4.1.3臨時用電工程必須經編製、審核、批準部門和使用單位共同驗收，合格後方可投入使用。

4.1.4建築電工必須經建設行政主管部門考核合格，並取得特種作業操作資格證書後， 方可上崗作業。

4.1.5安裝、巡檢、維修或拆除臨時用電設備和線路，必須由電工完成，並應有人監護。

4.1.6施工現場臨時用電必須建立安全技術檔案，並有主管現場的電氣技術人員負責管理。

4.1.7臨時用電工程應定期檢查，對安全隱患必須及時處理，並應履行複查驗收手續。

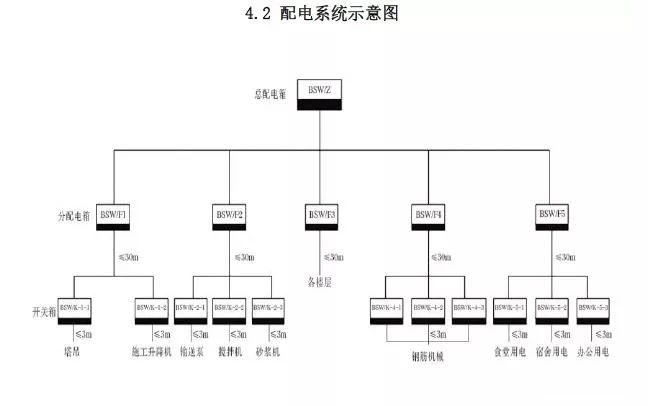

4.2 配電係統示意圖

說明：

1、配電係統應設置總配電箱、分配電箱、開關箱，實行三級配電。

2、總配電箱應設在靠近電源的區域，分配電箱應設在用電設備或負荷相對集中區域。

3、動力開關箱與照明開關箱宜分別設置，每台用電設備必須有各自的專用開關箱，實行“一機一閘一漏一箱”。

4、總配電箱、開關箱必須安裝兩級漏電保護器，漏電保護器的額定漏電動作電流、動作時間按規範要求匹配。

5、配電箱、開關箱的電源進線端嚴禁采用插頭和插座做活動連接。

6、配電箱、開關箱應裝設端正、牢固。固定式配電箱、開關箱的中心點與地麵的垂直距離應為1.4~1.6m。移動式配電箱、開關箱應裝設在堅固、穩定的支架上，其中心點與地麵的垂直距離宜為0.8~1.6m。

7、配電箱、開關箱應有名稱、用途、分路標記及係統接線圖。配電箱、開關箱應裝設在幹燥、通風及常溫場所；裝設應端正、牢固；周圍不得堆放任何妨礙操作、維修的物品，應有足夠2人同時工作的空間和通道。

8、對配電箱、開關箱進行定期維修、檢查時，必須將其前一級相應的電源隔離開關分閘斷電，並懸掛“禁止合閘、有人工作”停電標誌牌，嚴禁帶電作業。

4.3 配電室

說明：

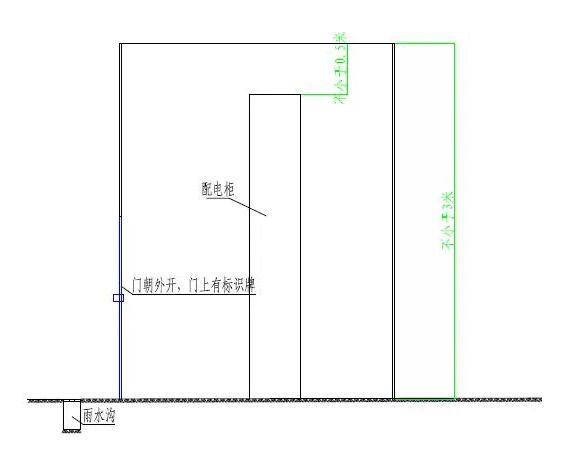

1、配電室應靠近電源，並應設在灰塵少、潮氣少、振動小、無腐蝕介質，無易燃易爆物及道路暢通的地方。配電室應能自然通風，並采取防止雨雪侵入和動物進入的措施。

2、配電室的建築物和構築物的耐火等級不低於3 級，室內應配置砂箱和可用於撲滅電氣火災的滅火器。

3、配電室門向外開，並配鎖。配電室的照明分別設置工作照明和事故照明。

4、配電室應保持整潔，不得堆放任何妨礙操作、維護的雜物。

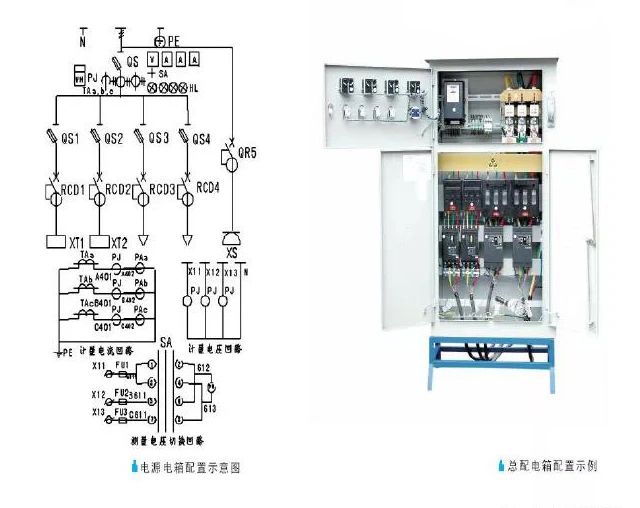

4.4 總配電箱

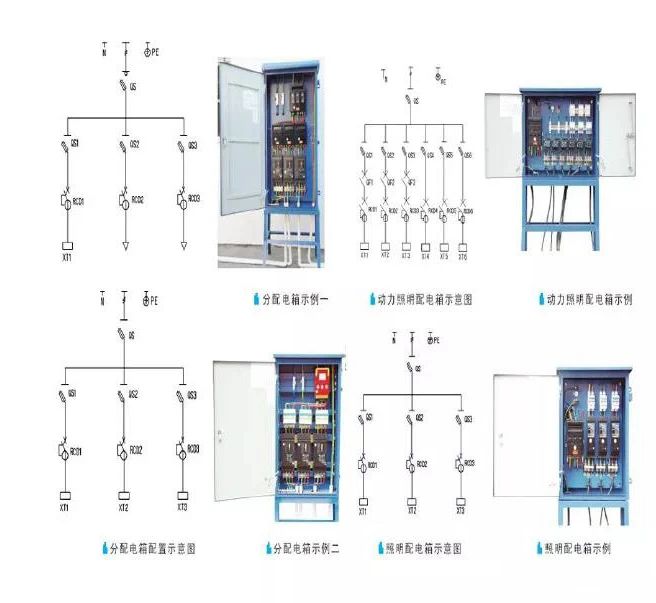

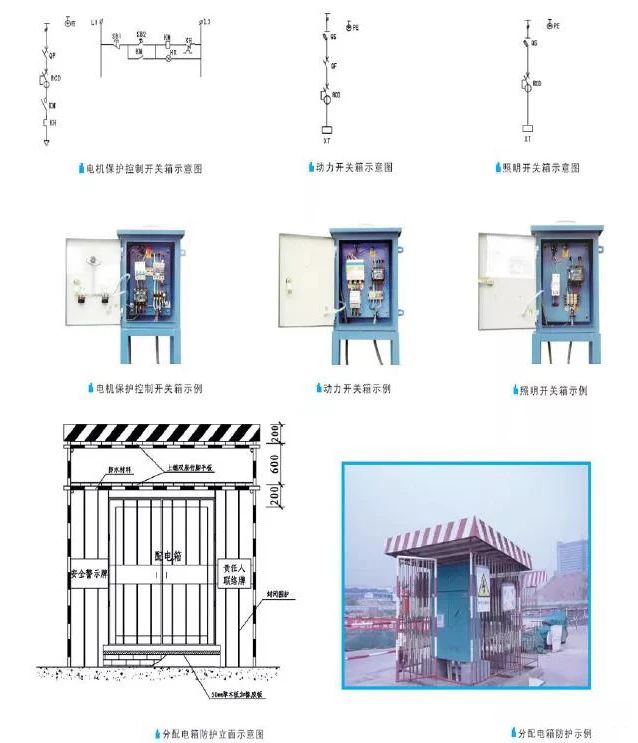

4.5 分配電箱

4.6 開關箱

4.7 配電線路

說明：

1、架空線必須架設在專用電杆上，且必須采用絕緣導線。

2、架空線路必須有足夠的機械強度，截麵積應符合使用要求，且絕緣銅線截麵不小於10mm²， 絕緣鋁線截麵不小於16mm²。

3、架空線的檔距不得大於35m。

4、電纜線路必須采用五芯電纜，五芯電纜必須包含淡藍、綠/黃二種顏色絕緣芯線。淡藍色芯線必須用作N 線，綠/黃雙色芯線必須用作PE 線，嚴禁混用。

5、電纜線路嚴禁沿地麵明設。

6、埋地電纜路徑應設方位標誌。

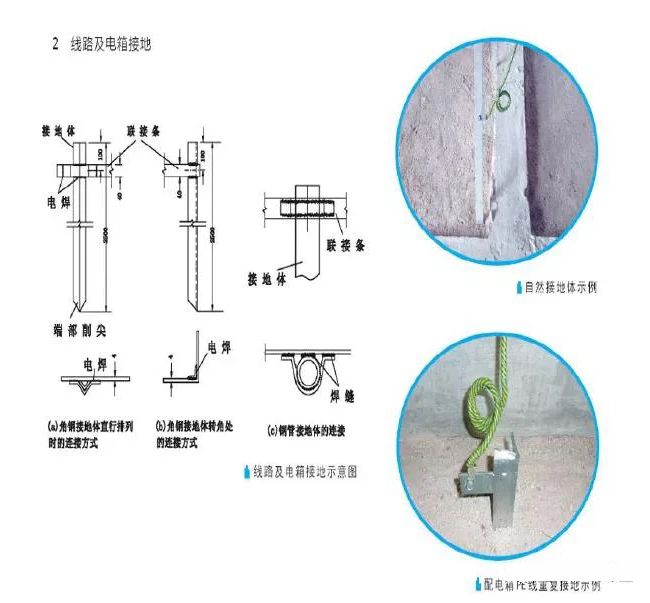

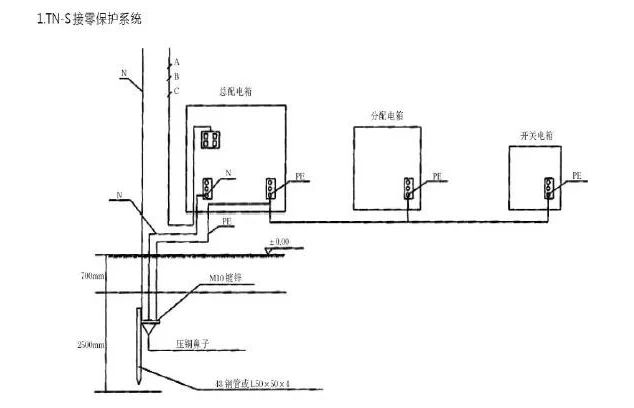

4.8 接地與防雷

說明：

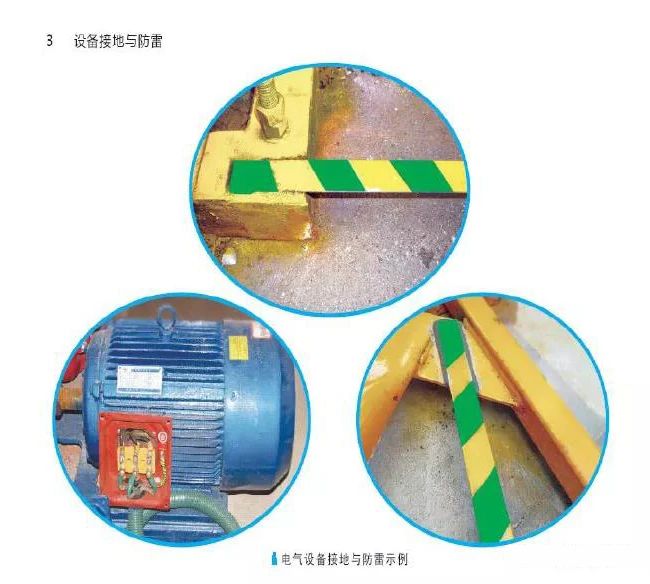

在施工現場專用變壓器的供電的TN-S接零保護係統中，電氣設備的金屬外殼必須與保護零線連接。保護零線應由工作接地線、配電室（總配電箱）電源側零線或總漏電保護器電源側零線處引出。

說明：

1、施工現場在配電室、總配電箱必須做重複接地的同時，還必須在配電係統的中間處和末端處做重複接地。

2、保護零線每一處重複接地裝置的接地電阻值不得大於10Ω。

3、每一接地裝置的接地線應當采用2 根及以上導體， 在不同點與接地體做電氣連接。

說明：

1、當施工現場與外電線路共用同一供電係統時， 電氣設備的接地及接零保護應與原係統保持一致。

2、做防雷接地機械上的電氣設備， 所連接的PE線必須同時做重複接地，接地電阻值應不大於10Ω。

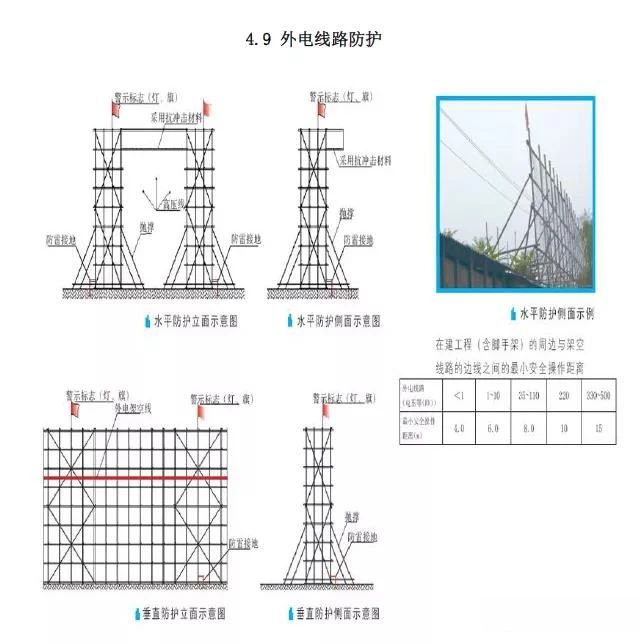

4.9 外電線路防護

說明：

1、施工現場搭設作業棚、建造生活設施或堆放構件、架具，材料等不得在外電架空線路正下方。

2、在建工程( 含腳手架) 的周邊與外電架空線路的邊線之間必須保持安全操作距離；對達不到規定的最小距離時， 必須采取防護絕緣隔離保護措施，並懸掛醒目的警告標誌。

3、宜采用絕緣材料、嚴禁鋼竹、鋼木混用。

4、警示標誌必須晝夜均醒目可見。

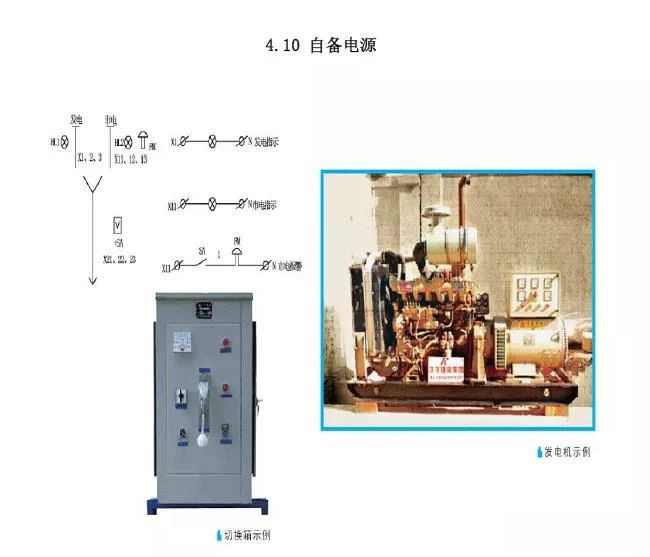

4.10 自備電源

說明：

1、發電機電源必須與外電線路電源連鎖，嚴禁並列運行。

2、發電機及其控製、配電、修理室等可分開設置；在保證電氣安全距離和滿足防火要求情況下可合並設置。
